BMW Z4 Hydraulikpumpe instandsetzen

BMW Z4 Hydraulikpumpe instandsetzen

Ausbau und Instandsetzung der Hydraulikpumpe BMW Z4 Cabrio Verdeck (oder auch: Trockenlegung der Verdeck-Hydraulikpumpe).

Jörg Brouwer / Juni 2010 REV. 1.0
Diese E-Mail-Adresse ist vor Spambots geschützt! Zur Anzeige muss JavaScript eingeschaltet sein!

Als Erstes einmal ein Danke an das Forum www.zroadster.com und die User Robby77 und Wolfzzz.

Ohne die Infos aus Ihren Beiträgen hätte ich mir diese Arbeit nicht zugetraut.

Da mir die verteilten Infos im Forum einiges an Suche beschert haben, und doch noch viele Fragen offen geblieben sind, habe ich mich entschlossen, meine Erfahrungen noch einmal zusammenzufassen.

Fehlerbeschreibung: Das Verdeck öffnet nur sehr langsam bis gar nicht mehr. Der Öffne/Schließmechanismus bewegt sich noch.

Ursache: Die Hydraulikpumpe ist voll Wasser; dieses gelangt zwischen Verdeck und Kofferraumdichtung zur Pumpe Einbauort der Pumpe: direkt hinter dem Fahrersitz unterhalb des Verdeckes

Lösung / Reparatur:

Wichtig:

  1. Es ist nicht nötig, dass ganze Verdeck auszubauen
  2. Es ist nicht nötig, beide Seiten des Verdecks zu öffnen.

Alle Tätigkeiten beschränkte sich auf den Bereich hinter dem Fahrersitz.

  • Türdichtung ausbauen und die 4 Nieten entfernen

    Danach den Stoff mit der Plastikleiste lösen und nach hinten umklappen (das nimmt die Spannung aus dem Verdeck und ermöglicht das Hindurchgreifen von außen.
    Innensechkant Schrauben an der Windschutzscheibe auf der Fahrerseite lösenInnensechkant Schrauben an der Windschutzscheibe auf der Beifahrerseite lösen

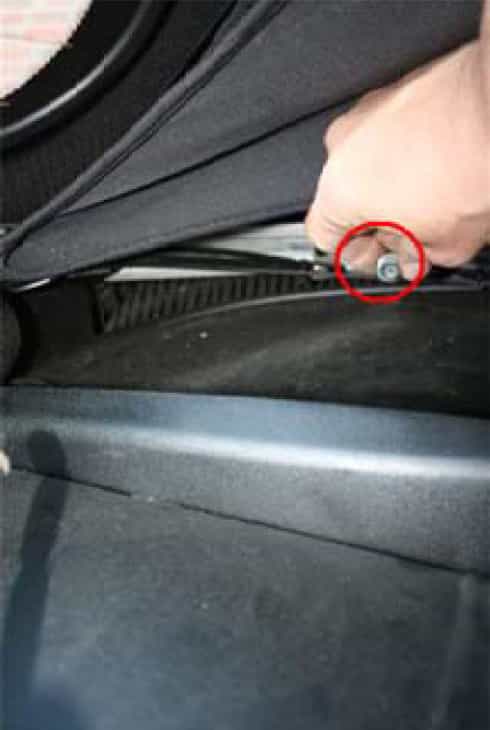

  • Im Innenraum durch die Kopfstützen „kriechen“ und beginnend mit der Mitte der Windschutzscheibe die Rahmenschrauben (Größe: 10er Sechskant) bis ganz nach vorne zum Fahrersitz lösen (ca. 4-5 Stück) außerdem sind in diesem Bereich noch 2 oder 3 kleine Torx Schrauben, die so aussehen, als würden sie nur eingeschraubt sein und nichts haltern. (Ich glaube, sie spannen die Gummidichtung... die müssen jedenfalls raus)
    Gummidichtung des Verdecks lösen
  • Gummidichtung der vom Verdeck zur Karosserie lösen

    Die Gummidichtung vom Verdeck zur Karosserie lösen (nur bis zur Mitte der hinteren Windschutzscheibe!!! Weiter ist nicht erforderlich) Das geht relativ schwer... muss aber sein!
  • Dach anheben

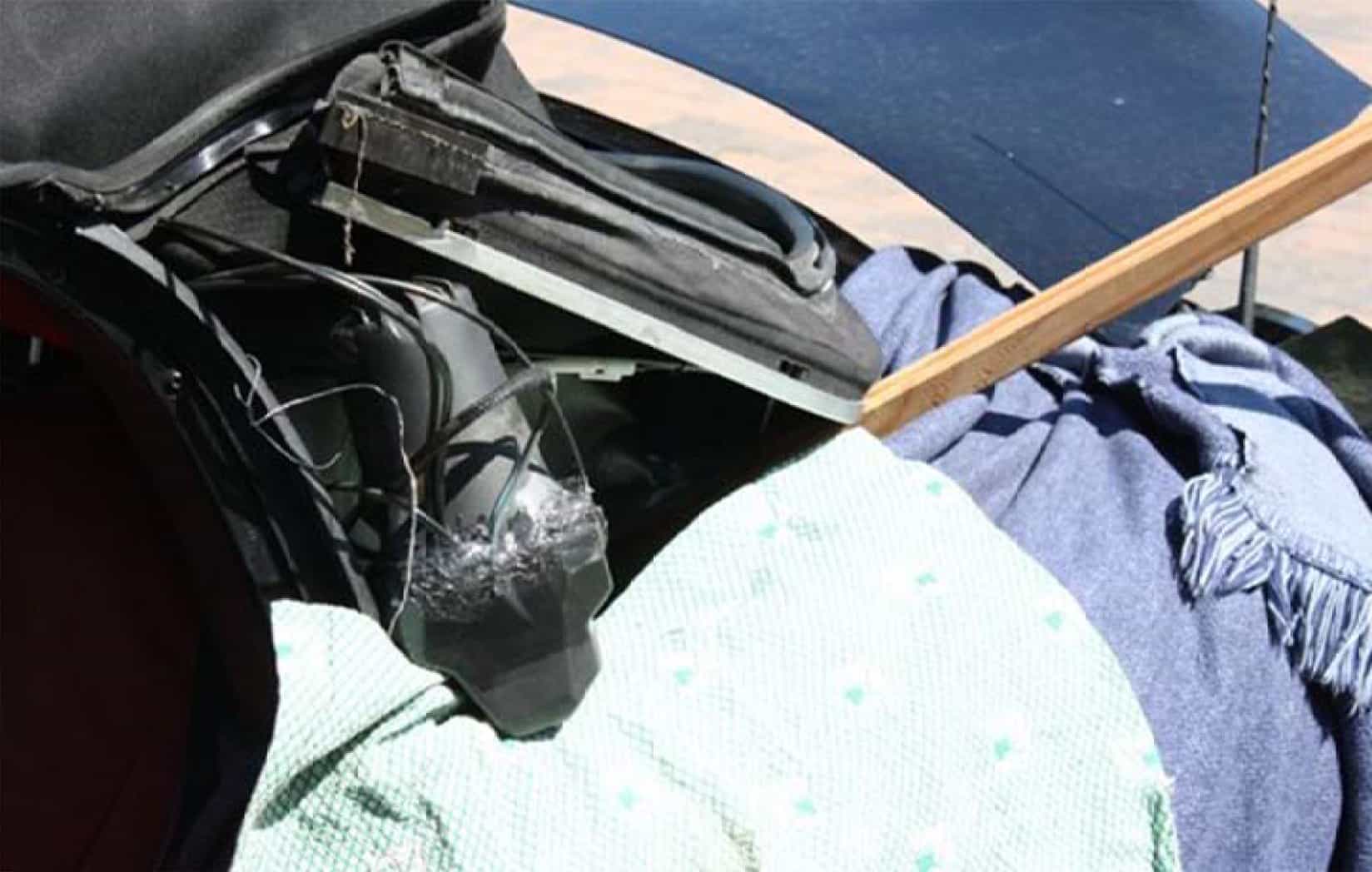

    Der Dachrahmen ist in einer Klammer eingeklemmt. Zum Lösen bitte direkt hinter dem Fahrersitz kräftig noch oben ziehen.... Irgendwann löst er sich schon (falls da noch gar keine Bewegung zu vermerken ist, bitte kontrollieren, ob man alle Schrauben erwischt hat. Mit einer Wolldecke und einem Holzkeil lässt sich das angehobene Verdeck prima fixieren und man hat genügend Platz zum Ausbau der Pumpe, die noch mit einem Kabelbinder fixiert ist.
    Das Stoffverdeck des BMW Z4 anheben
  • Abfluss der Aufbewarungsnische Pumpe reinigen

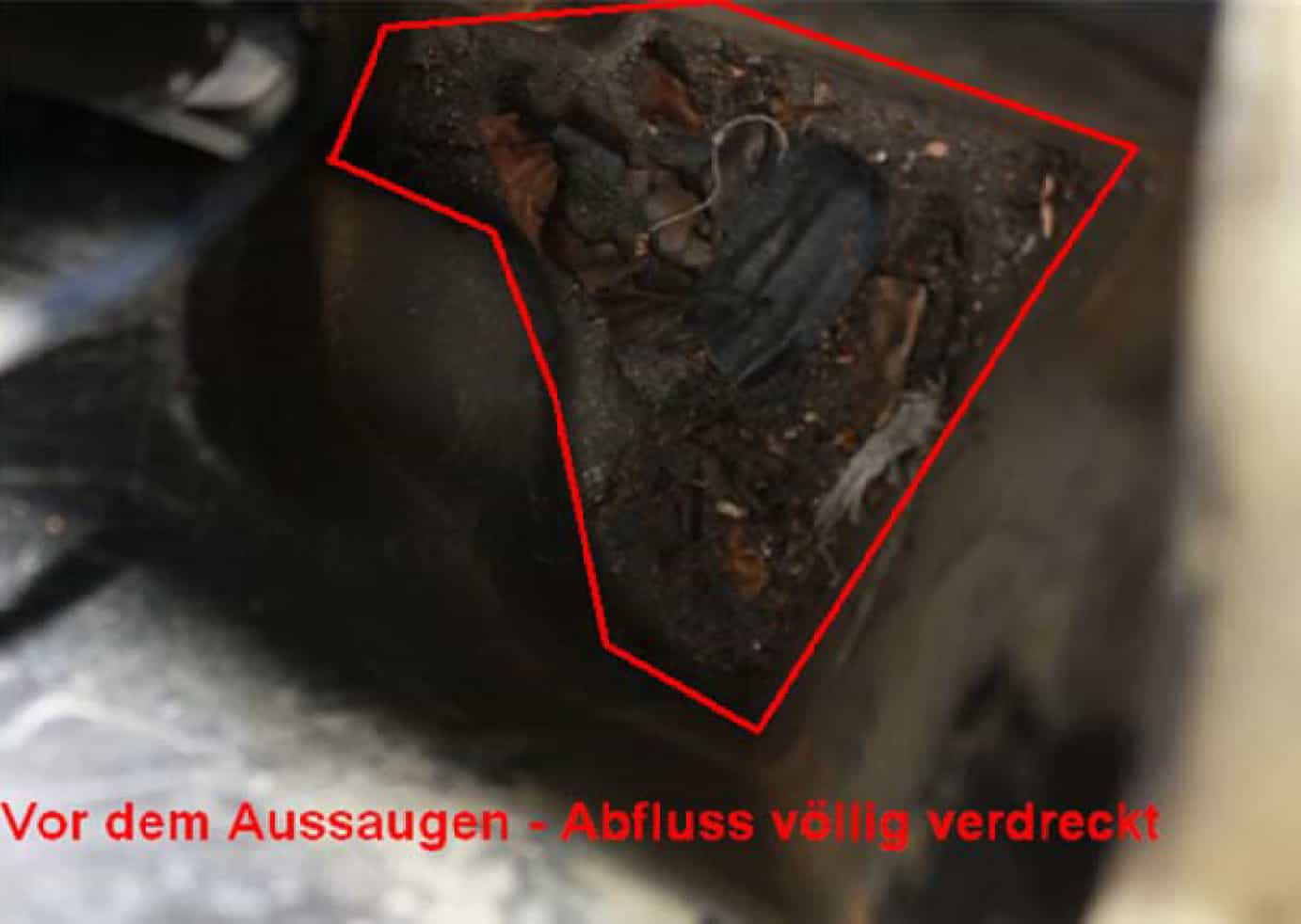

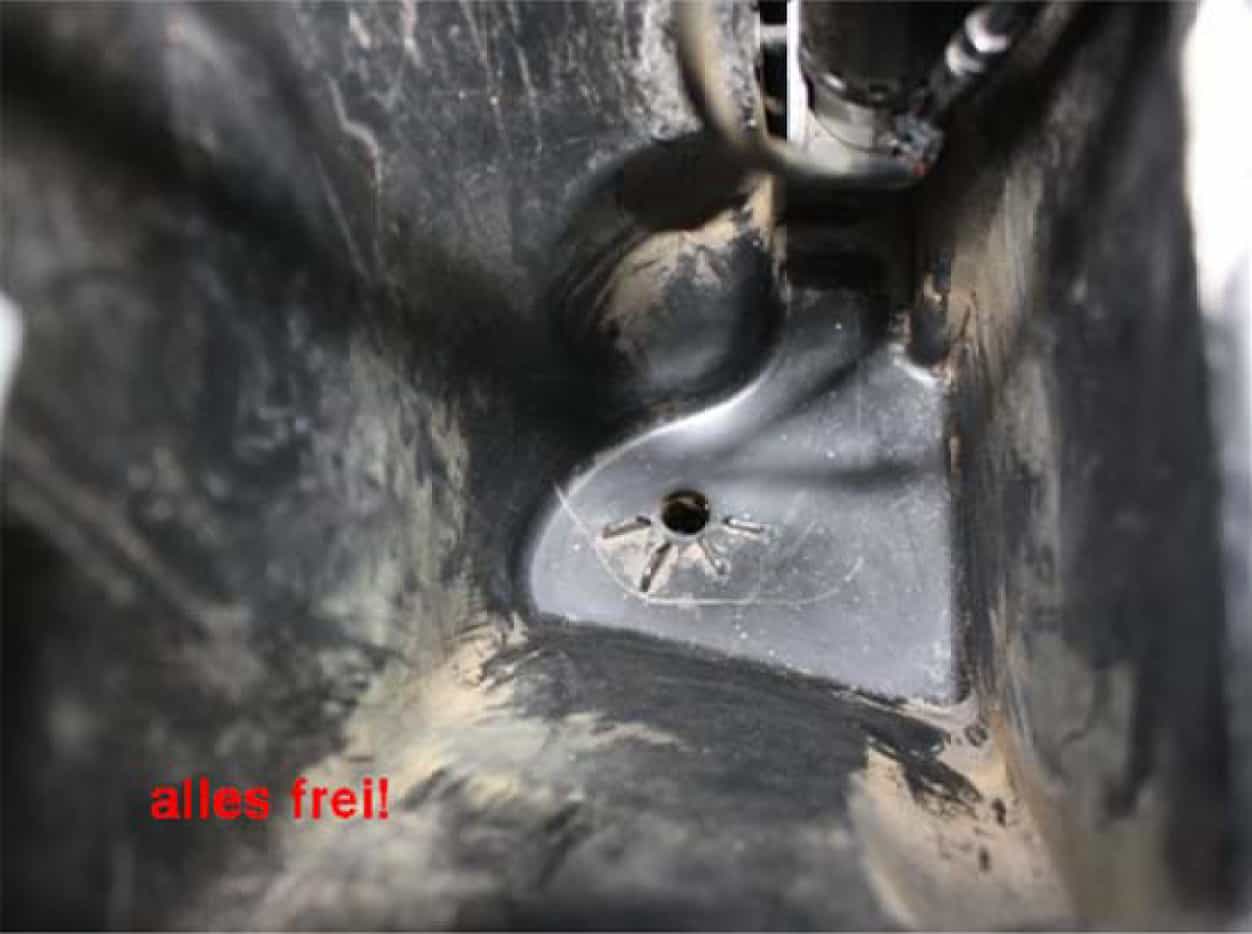

    BMW Z4 E85: verstopfter Abfluss Der Abfluss des BMW Z4 E85 ist weiterhin verstopft Abfluss des BMW Z4 E85 Verdecks befreit
    In den freien Abfluss eine Tasse Wasser kippen und schauen, ob es unter dem Fahrzeug wieder herauskommt. Sonst ist noch mehr verstopft... Weitere Maßnahmen sind auch im Forum erklärt.

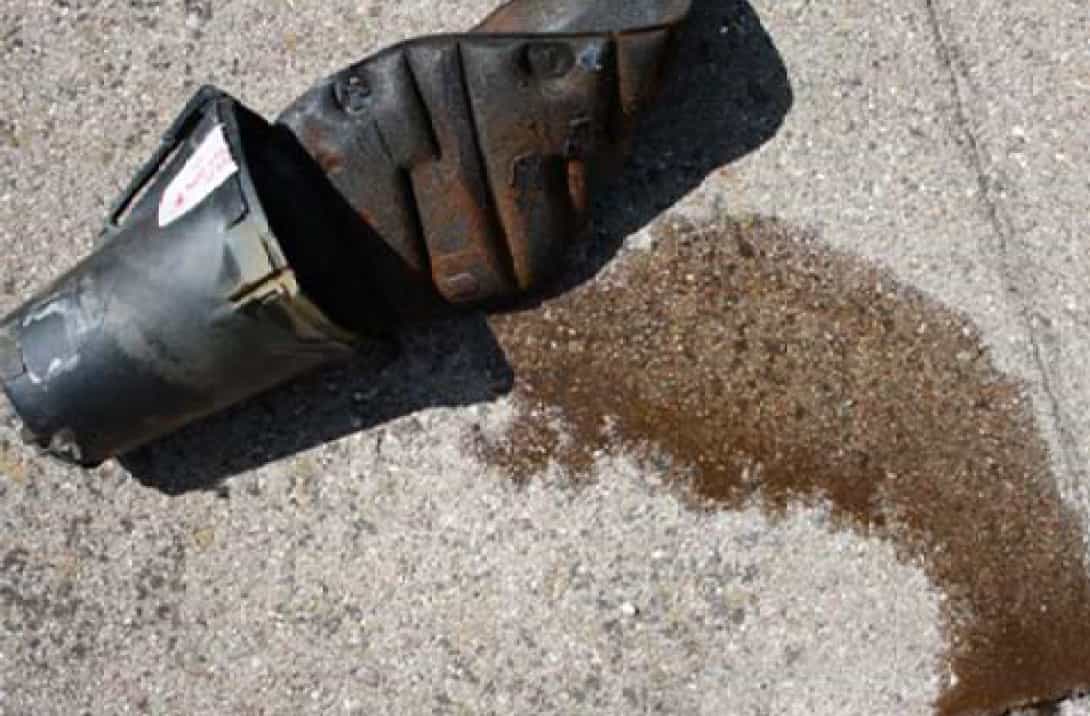

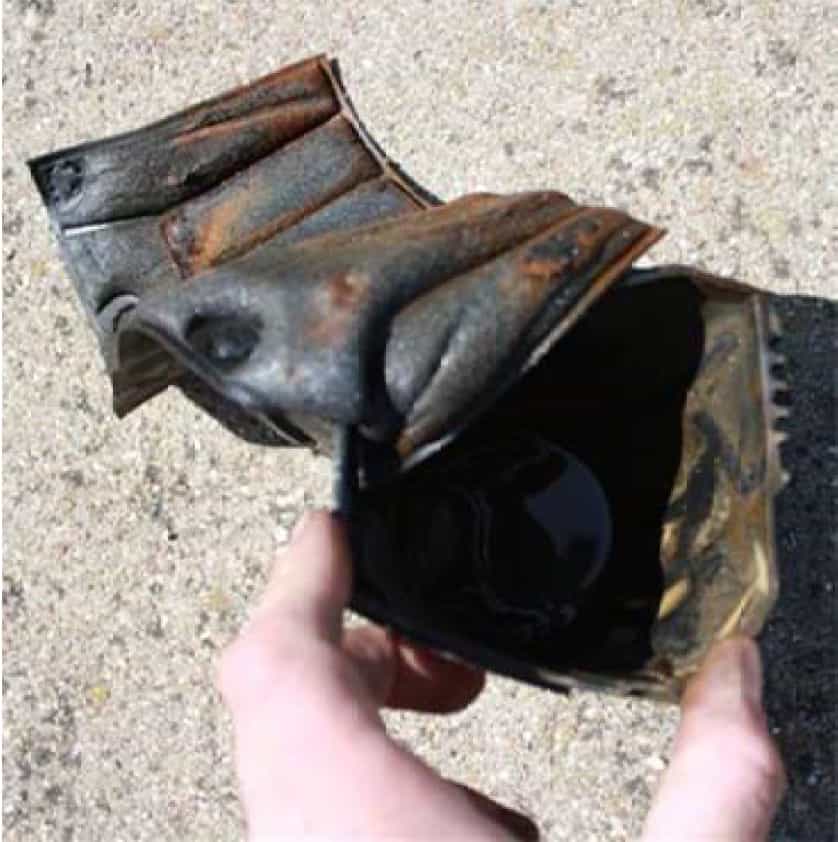

  • Pumpengehäuse öffnen (Achtung... Schmutzwasser!)

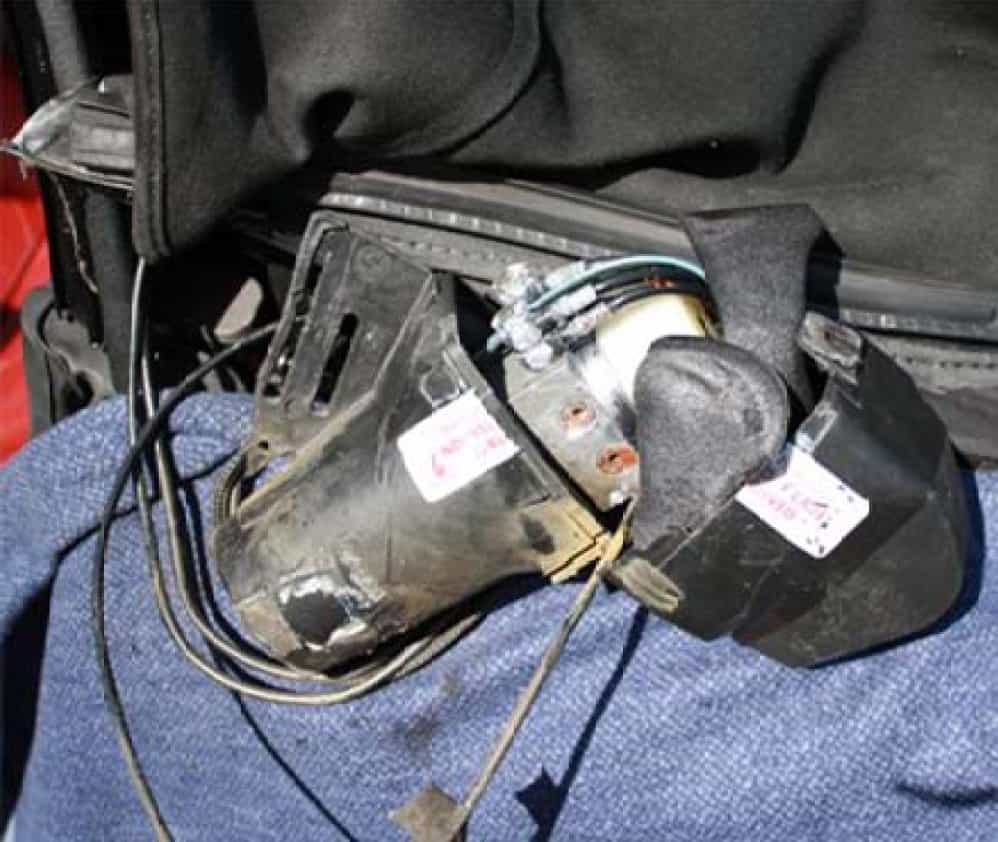

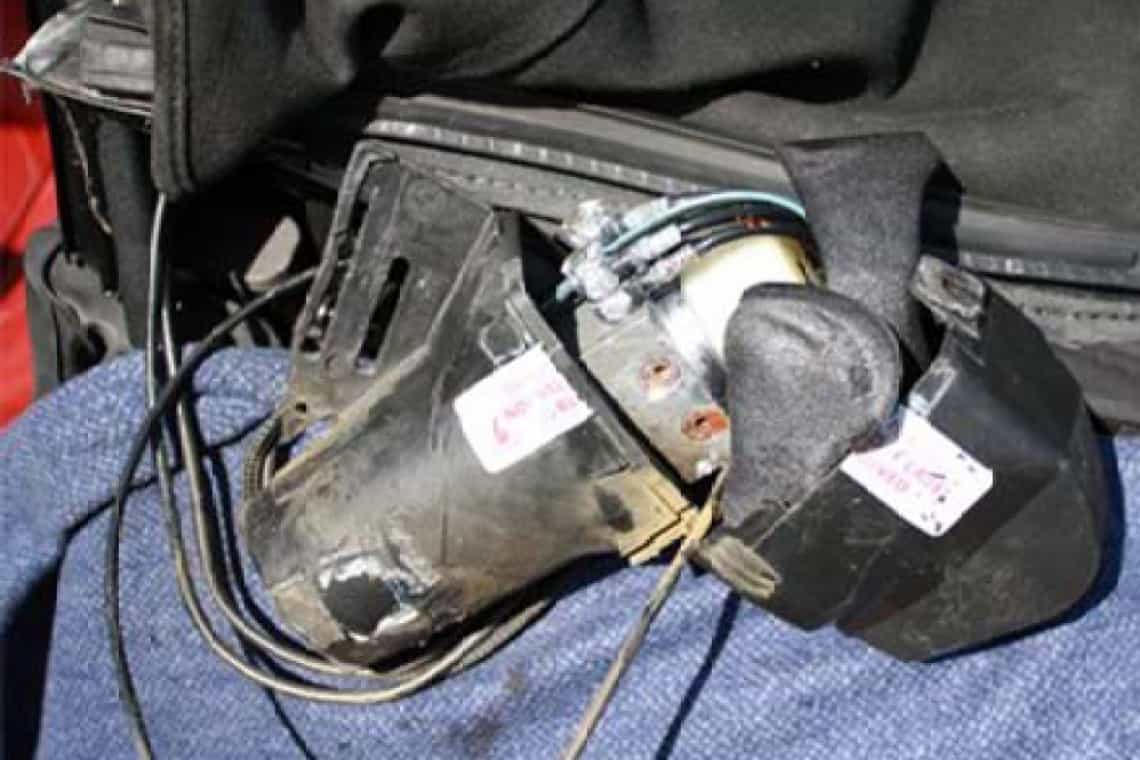

    BMW Z4 E85 Hydraulikpumpe ausgebaut Verdeckpumpengehäuse des BMW Z4 ausgebaut Hydraulikpumpe des BMW Z4 unter Wasser
  • Motor vom Hydraulikteil abbauen und instandsetzen

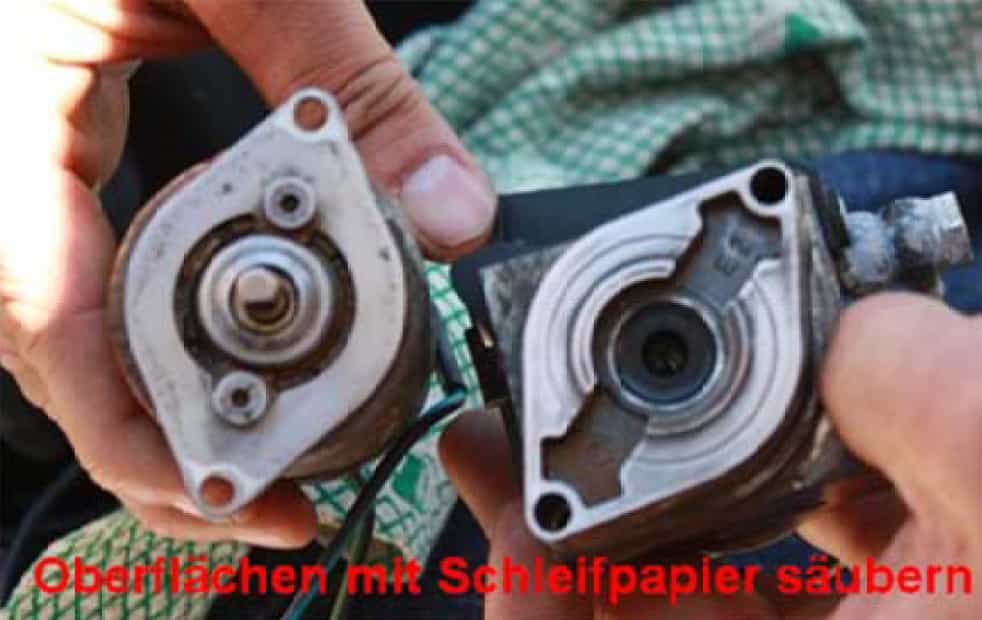

    Anders als bei WOLFZZZ habe ich den Elektromotor nicht zerlegt. Durch das Lösen der beiden Innensechskantschrauben und das Abziehen der Kabel kann der Motor separat behandelt werden.
    HINWEISE:
    1. Merken, wo welcher Draht war, Drähte besser später wieder anlöten. Es wäre einfach zu ärgerlich, wenn sich einer der Klemmkontakte beim Einbau lösen würde.
    2. Achtung... aus dem Hydraulikteil kann dass Öl auslaufen... also senkrecht mit der Füllschraube nach unten lagern

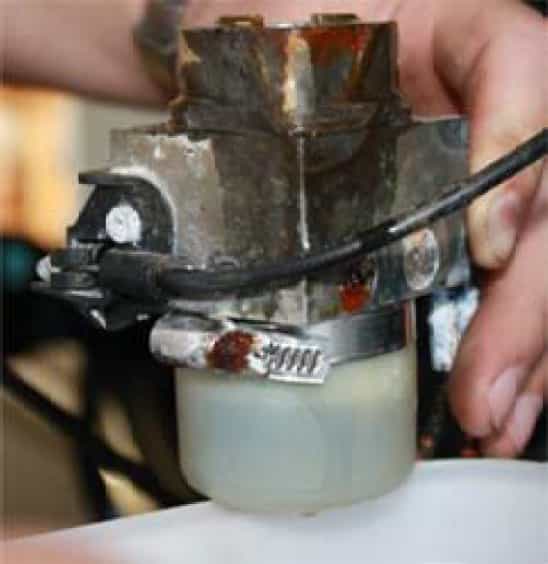

    Hydraulikeinheit der Verdeckpumpe ausgebaut Neues Hydrauliköl für die Verdeckpumpe eingefüllt BMW Z4 E85 Hydraulikpumpe erneuert
    Da der Motor im rostigen Wasser stand habe ich ihn an ein Ladegerät angeschlossen (12V) und ihn laufen lassen. Er läuft nicht immer an... manchmal musste ich ihn leicht anstoßen, damit er startete. Also ein unhaltbarer Zustand. Ich habe ihn laufen lassen und mit reichlich Rostlöser eingesprüht. Dann stehen lassen und einige Zeit später das ganze wiederholt. Über Nacht lag er weiter im Rostlöser. Am nächsten Tag lief er störungsfrei.
  • Fertig... Alles wieder zusammenbauen...

    • Motor mit Hydraulikeinheit verschrauben (2 Schrauben)
    • Kabel anlöten
    • Ggf. Hydrauliköl nachfüllen (der Stand sollte ein wenig über dem + Zeichen sein)
      TN: 54 34 0 394 395 (250ml -> ca. 20 Euro)
      Nachfülleinheit Aral Vitamol ZHM in 250 ml Gebinde für hydraulische Verdecksysteme
    • Pumpe in den Plastikkasten (alles natürlich vorher getrocknet!!!)
    • Kurzer Test. (pumpe hängt noch außerhalb)
      Das Dach ein kleines Stück öffnen und gleich wieder schließen
    • Erst die Gummidichtung zur Karosserie befestigen, dann
    • Schrauben des Rahmens befestigen
    • Bezug mit Poppnieten befestigen
    • Türgummie anbauen.
    • ENDE
